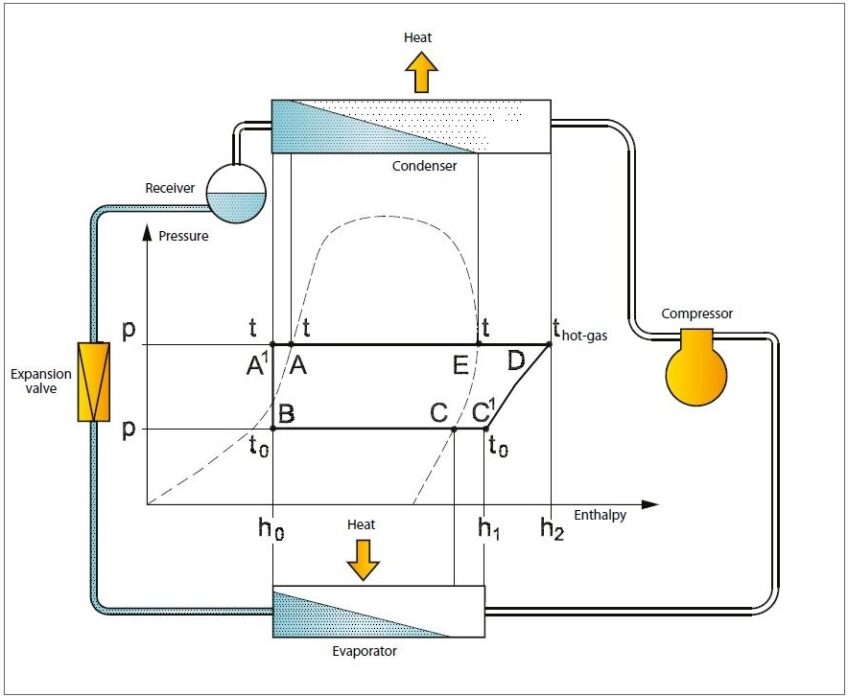

برد تقطیر شده در کندانسور و در نمودار زیر در نقطه A قرار دارد، جایی که با یک خط به نقطه جوش مایع می­رسد. در این نقطه مایع دارای دمای tc و فشار متناظر pc می­باشد که به ترتیب دما و فشار تقطیر (دما و فشار کندانس) می­نامند. مایع خروجی از کندانسور کمی بیشتر در کندانسور خنک شده و به نقطه A1 و به دمای پائین­تری می­رسد و متعاقباً دارای دمای t1 و آنتالپی h0 می­باشد. این مایع هم اکنون سابکول شده است و این بدین معناست که مبرد تا دمایی پائین­تر از دمای اشباع خنک شده است. مایع تقطیر شده در در رسیور در حالت A1 قرار دارد، جایی …
